中文
英文
在線客服
 |
項目名稱 |
硬度試驗(HV/HB/HR) |
| 檢測目的 | ||
| 檢測范圍 |
緊固件 |
|
硬度試驗試驗簡介 |
本試驗可測定：
——對不能實施拉力試驗的緊固件：測定緊固件的硬度
——對能實施拉力試驗的緊固件：測定緊固件的最高硬度
注：硬度與抗拉強度可能沒有直接的換算關系。最大硬度值得規(guī)定，除考慮 理論的最大抗拉強度外，還有其他因素
可以在適當表面，或者螺紋橫截面上測定硬度。
| 硬度試驗測試標準 |
|
GB/T 3098.1-2010 |
緊固件機械性能 螺栓、螺釘和螺柱 |
|
ASTM F606/F606M-2016 |
測定內(nèi)外螺紋緊固件、墊圈、直接拉力指示器以及鉚釘機械性能的標準試驗方法 |
|
ISO 898-1:2013 |
碳鋼和合金鋼制緊固件的機械性能 |
|
GB/T 3098.6-2000 |
緊固件機械性能 不銹鋼螺栓、螺釘和螺柱 |
|
SAE J429-2014 |
外螺紋緊固件之機械和材料要求 |
|
ISO 3506-1:2009 |
耐腐蝕不銹鋼緊固件的機械性能 |
|
硬度試驗試驗方法 |
可以采用維氏、布氏或洛氏硬度試驗測定硬度。
a. 維氏硬度試驗
維氏硬度試驗應按GB/T 4340.1的規(guī)定
b. 布氏硬度試驗
布氏硬度試驗應按GB/T 231.1的規(guī)定
c. 洛氏硬度試驗
洛氏硬度試驗應按GB/T 230.1的規(guī)定
|
硬度試驗試驗程序 |
1. 通則
應使用經(jīng)尺寸等檢驗合格的緊固件進行硬度試驗
2. 在螺紋橫截面測定硬度
在距螺紋末端1d處取一橫截面，并應經(jīng)適當處理。
在1/2半徑與軸心線間的區(qū)域內(nèi)測定硬度。
說明：
1——緊固件軸心線
2——1/2半徑區(qū)域
3. 在表面測定硬度
去除表面鍍層或涂層，并對試件適當處理后，在頭部平面、末端或無螺紋桿部測定硬度。
常規(guī)檢查，可使用本方法。
4. 測定硬度用試驗載荷
維氏硬度試驗用最小載荷為98N
布氏硬度的試驗載荷等于30D²，單位為N

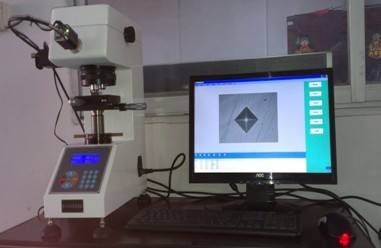

| 容大實驗室 |
.jpg)
容大檢測——科學 公正 創(chuàng)新 高效！
