項目名稱 | SSC硫化氫應(yīng)力腐蝕試驗 | |
檢測目的 |
檢測材質(zhì)抗硫化物應(yīng)力腐蝕性能 |
|
檢測范圍 | 石油管道,鍋爐,液化氣罐等壓力容器,金屬等制品 |
項目簡介 |
硫化物應(yīng)力腐蝕(Sulfide Stress Corrosion Cracking,SSCC或SSC)是應(yīng)力腐蝕(SCC)中的一個特殊類型,但與通常所說的應(yīng)力腐蝕有所區(qū)別,在通常所說的應(yīng)力腐蝕中,環(huán)境所起的作用是以陽極溶解為主,而SSC則是以陰極充氫為主。目前SSC機理尚未被完全揭示,但目前大多數(shù)學者傾向于這種開裂是由氫導(dǎo)致,并且硫離子或硫化氫對氫向材質(zhì)內(nèi)的擴散有一定的促進作用。在石油、天然氣(尤其是天然氣)長輸管道中,高壓高強度管道的硫化物應(yīng)力腐蝕開裂會引發(fā)重大的安全事故,因此需要評價管線鋼的抗SSC性能,保證管道的安全。
試驗方法及標準 |
試驗方案
|
試驗標準
|
樣品要求 |
備注 |
A法-標準拉伸
|
NACE TM0177-2005
GB/T4157-2006
ASTM G39-99
GB/T 15970.4-2000
ISO 7539-2011
ASTM G38-01
模擬工況試驗
|
另提供圖紙
|
溫度:25±3°C
受力:屈服強度80%或用戶自定
試驗介質(zhì) :
溶液A:氯化納5%、冰乙酸0.5%、飽和硫化氫溶液
溶液B:氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液
評定:斷裂及裂紋
|
B法-標準彎曲
|
美標(三點彎):67.3mm*4.57mm*1.52mm
國標(兩點):寬15-25mm,長110mm-255mm,大加載應(yīng)力(200MPa以上)試樣,厚度要求0.8-1.8mm |
||
C法-C形環(huán)
|
美標:外徑≥15.9mm 國標:外徑≥15mm具體參照圖紙
|
||
D法-標準雙懸臂梁
|
中美標:110mm*30mm*10mm
|
||
四點彎曲法
|
長110mm-250mm,寬15mm-50mm,厚度客供
|
||
GHSC硫化氫電偶腐蝕
|
NACE TM0177-2005
|
參考硫化氫試驗條件
|
GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進行,并滿足下列附加的要求、選擇和說明。
a)CRA試樣與完全浸入試驗溶液的非合金鋼(即碳鋼)形成電偶。按NACE TM0177-1996的要求,非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定,CRA可以與在使用中將與之耦合的,低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液,其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定,可采用E2.5中所述的SSC試驗環(huán)境。 |

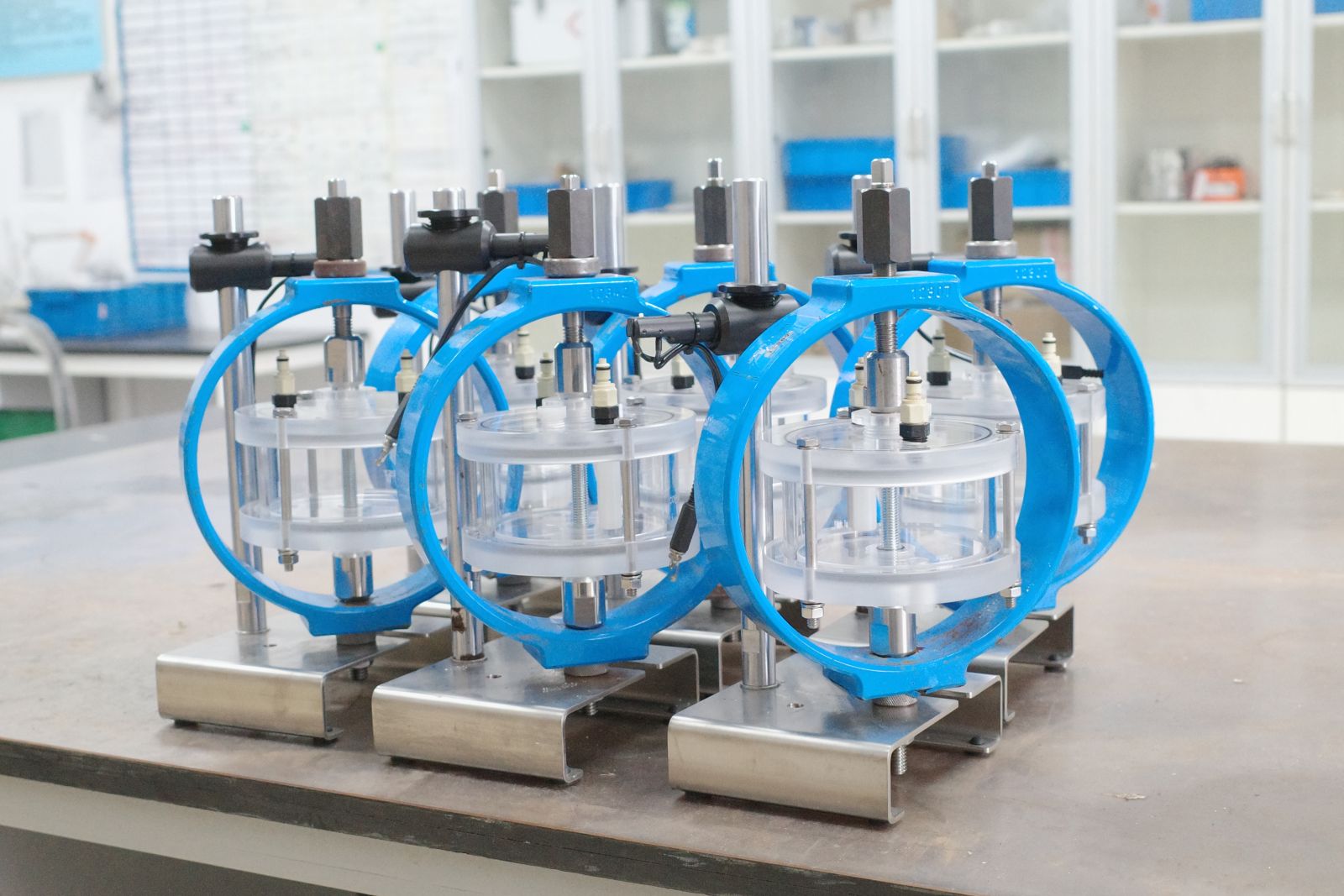

試驗設(shè)備:應(yīng)力環(huán) |
實驗室實力雄厚,應(yīng)力環(huán)數(shù)量充足,SSC硫化氫應(yīng)力腐蝕試驗可同時進行120組試驗,HIC試驗可同時進行200組試驗。
制樣要求 |
>>拉伸法:試樣長度≥100mm,工作段應(yīng)長25.4mm,直徑6.35±0.13mm。每組三個試樣
>>彎梁法:美標(三點彎):67.3mm*4.57mm*1.52mm 國標(兩點):寬15-25mm,長110mm-255mm,厚度要求0.8-1.8mm
>>C型法:外徑≥15.9mm 國標:外徑≥15mm具體參照圖紙
>>雙懸臂梁: 常規(guī)樣品≥101.6*25.4*9.35mm;薄樣品T≥4.76mm
>>四點彎:長110mm-250mm,寬15mm-50mm,厚度客供(如5mm)
試驗樣品實物展示 |
SSC試驗后樣品微觀圖展示 |
實驗室 |
容大檢測——科學 公正 創(chuàng)新 高效!
標簽: SSC檢測 SSC測試 SSC試驗 閥門SSC試驗 法蘭SSC試驗 抗硫鋼硫化氫腐蝕
