抗腐蝕金屬材料SSC試驗—四點彎曲測試

在石油天然氣開采、煉化裝備、海洋工程等嚴苛腐蝕環境中，金屬材料的抗應力腐蝕開裂（SSC，SulfideStressCracking）性能直接決定設備運行安全與使用壽命。SSC作為金屬在拉應力與腐蝕介質協同作用下的突發性失效形式，一旦發生會引發設備泄漏、爆炸等重大安全事故，造成巨額經濟損失和人員傷亡。四點彎曲檢測作為SSC試驗中最常用、最精準的方法之一，憑借應力分布均勻、模擬工況貼合實際等優勢，成為評估抗腐蝕金屬材料SSC性能的核心手段。本文將全面解析SSC試驗中四點彎曲檢測的原理、流程、標準及工程應用，助力行業從業者精準掌握檢測要點，規避材料失效風險。

一、SSC四點彎曲檢測的核心意義

抗腐蝕金屬材料廣泛應用于含硫化氫（H?S）的酸性環境，如油氣井口裝置、集輸管道、加氫反應器等，這些場景中材料需同時承受工作載荷產生的拉應力與腐蝕介質的侵蝕，極易發生SSC開裂。據行業數據統計，油氣行業中約34%的設備失效事故與材料SSC性能不達標直接相關，某氣田集氣站曾因閥門內件未通過SSC試驗，服役18個月后發生應力腐蝕開裂，泄漏天然氣引發爆炸，造成3人死亡。

四點彎曲檢測通過模擬實際工況下的應力狀態與腐蝕環境，精準評估金屬材料在拉應力與H?S介質協同作用下的抗開裂能力，其核心意義體現在三個方面：一是為高硫油氣田、海洋工程等場景的材料選型提供科學數據支撐，避免因選材不當導致的設備失效；二是指導材料生產工藝優化，通過檢測結果追溯熱處理、表面處理等工藝缺陷，提升材料抗SSC性能；三是滿足行業合規要求，確保設備符合國際國內相關標準，規避生產運營中的安全風險與市場準入壁壘。

二、SSC四點彎曲檢測的原理的核心邏輯

SSC四點彎曲檢測本質是一種恒位移試驗，核心原理是通過四點彎曲夾具對金屬試樣施加恒定撓度，使試樣凸形外表層產生均勻的縱向拉應力，從內支點到外支點應力線性降至零，同時將試樣置于模擬實際工況的含H?S腐蝕介質中，持續一定時間后，觀察試樣是否出現開裂，以此判斷材料的抗SSC性能。

與三點彎曲檢測相比，四點彎曲檢測的核心優勢的是內支點間的試樣拉伸表面應力分布均勻，可有效避免三點彎曲中試樣單點受力導致的應力集中，更貼合實際設備的受力狀態，能精準捕捉材料在均勻拉應力與腐蝕介質協同作用下的裂紋萌生與擴展規律。此外，四點彎曲檢測可對多個試樣在不同應力等級下進行測試，能精準獲取材料的臨界應力值（EC），為材料性能評估提供量化數據。

檢測過程中，應力分布與試樣尺寸、支點間距密切相關，通常內加載輥間距離控制在50-60mm，外加載輥距離控制在100-130mm，加載輥直徑選用6-10mm，確保試樣拉伸表面應力均勻穩定。同時，試樣與加載夾具需采用陶瓷等絕緣材料隔離，避免電偶腐蝕影響檢測結果。

三、SSC四點彎曲檢測的完整流程（附操作要點）

SSC四點彎曲檢測需嚴格遵循標準流程操作，核心分為試樣制備、試驗裝置調試、腐蝕環境模擬、應力加載、試驗運行、結果評定六個環節，每個環節的操作規范性直接影響檢測結果的準確性，具體流程如下：

（一）試樣制備

試樣選用與實際設備材質一致的抗腐蝕金屬材料，優先采用矩形平直試樣，標準尺寸為長（115.0±1.3）mm、寬（15.0±0.13）mm、厚（5.00±0.13）mm，小尺寸試樣可選用長（67.3±1.3）mm、寬（4.57±0.13）mm、厚（1.52±0.13）mm，需保持近似尺寸比。取樣時需沿材料軋制方向取樣，避免橫向取樣導致抗開裂性能被低估30%。

試樣加工需避免表面過熱和冷加工損傷，最后兩道加工量不超過0.05mm，表面粗糙度Ra需不高于0.8μm，焊接試樣需垂直于焊縫取樣，焊縫位于試樣中部。加工完成后，用溶劑脫脂并以丙酮清洗，清洗后禁止用手觸摸試樣試驗段，放入干燥器中保存至試驗開始。

（二）試驗裝置調試

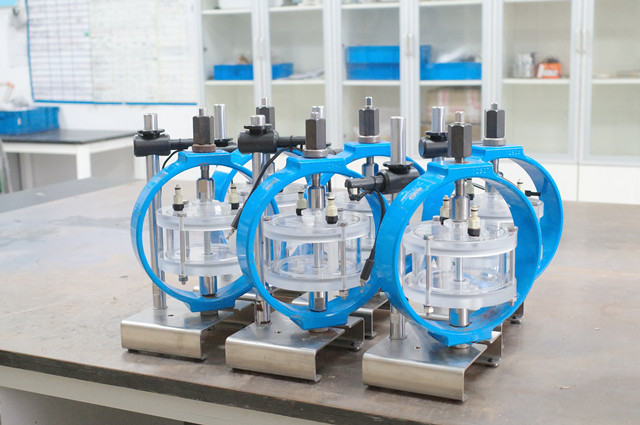

試驗裝置主要包括四點彎曲夾具、試驗容器、撓度計、氣體供應系統等。調試時，首先檢查夾具的剛度與絕緣性能，選用陶瓷支撐輥實現試樣與夾具的電絕緣，避免電偶腐蝕；撓度計最小刻度需達到0.0025mm，確保撓度測量精準；試驗容器需滿足溶液體積與試樣表面積比為（30±10）mL/cm²，最大容積不超過10L，容器底部安裝燒結玻璃鼓泡器，用于通入惰性氣體和H?S氣體，且鼓泡不得沖擊試樣。

（三）腐蝕環境模擬

根據實際工況，按照相關標準配制腐蝕溶液，常用溶液為5%NaCl+0.5%CH?COOH+飽和H?S，嚴格控制pH值在2.5-3.0之間，pH值偏差會導致腐蝕速率差異達40%。溶液配制完成后，先通入惰性氣體除氧，再通入H?S氣體至飽和，通過碘量法檢測溶液中H?S濃度，確保濃度符合試驗要求，并在試驗開始、24小時后、每周及試驗結束后定期檢測記錄。

（四）應力加載

根據材料實際服役應力，計算所需撓度值，通過四點彎曲夾具對試樣施加恒定撓度，加載過程中需精準控制撓度，若超過要求值，需更換試樣重新試驗。加載完成后，檢查試樣受力狀態，確保內支點間拉伸表面應力均勻，無應力集中現象，負荷傳感器需每月校準，避免因傳感器漂移導致試驗無效。

（五）試驗運行

將加載完成的試樣放入盛有腐蝕溶液的試驗容器中，持續通入H?S氣體并保持一定正壓，防止空氣進入，維持腐蝕環境穩定。試驗持續時間通常為720小時，高溫高壓工況需根據標準延長試驗時間，試驗過程中實時監控溶液溫度、H?S濃度、pH值等參數，確保試驗條件穩定。

（六）結果評定

試驗結束后，取出試樣并清洗干凈，用10倍放大鏡目視檢查試樣拉伸表面，若出現任何表面開裂或裂紋，且無法證明裂紋非SSC導致，則判定試樣不合格；若未出現裂紋，則判定試樣合格。同時，記錄試樣斷裂時間、應力等級等數據，結合微觀分析（如金相顯微鏡觀察），全面評估材料的抗SSC性能。

四、SSC四點彎曲檢測的核心標準與行業應用

（一）核心執行標準

SSC四點彎曲檢測需嚴格遵循國際國內相關標準，確保檢測結果具有權威性和可比性，常用核心標準包括：

1.中國國家標準：GB/T4157-2017《金屬在硫化氫環境中抗硫化物應力開裂和應力腐蝕開裂的實驗室試驗方法》，明確將四點彎曲檢測列為方法E，規定了常溫常壓及高溫高壓下的試驗要求；GB/T40403-2021《金屬和合金的腐蝕用四點彎曲法測定金屬抗應力腐蝕開裂的方法》，提供了四點彎曲試驗的通用指南，適用于母材和焊縫的檢測。

2.國際標準：NACETM0177（美國腐蝕工程師協會標準），區分A、B、C三種試驗方法，其中C方法為彎曲梁試驗，與四點彎曲檢測原理一致，適用于不同設備類型；ISO7539（國際標準化組織標準），強調溶液電導率控制，對離子污染敏感。

3.企業標準：如殼牌DEP31.40.20.10，要求附加氫致開裂（HIC）試驗，進一步提升檢測嚴苛度，確保材料適配極端工況。

（二）行業應用場景

SSC四點彎曲檢測廣泛應用于抗腐蝕金屬材料的研發、生產、驗收及在役設備檢測，核心應用場景包括：

1.石油天然氣行業：油氣開采中的井口裝置、采油樹、油管（H?S分壓>0.0003MPa），集輸管道（X65及以上鋼級），煉化設備中的加氫反應器、回收裝置（操作溫度>200℃），均需通過四點彎曲檢測驗證抗SSC性能。

2.海洋工程：海底管匯、水下采油系統等，需承受海水與H?S的雙重腐蝕，四點彎曲檢測可精準評估材料在復雜腐蝕環境中的抗開裂能力，某西部氣田采用經檢測合格的2507雙相鋼管道，使設備設計壽命從15年延長至22年。

3.其他行業：核電、化工、船舶等領域的抗腐蝕金屬構件，如核電設備中的耐腐蝕管道、船舶中的海水接觸部件，通過四點彎曲檢測確保材料在長期服役中不發生SSC失效。

五、檢測常見問題與注意事項

1.試樣制備缺陷：機加工刀痕深度>0.05mm會使裂紋萌生位點增加5倍，需嚴格控制加工精度；對氫致?lián)p傷敏感的材料，避免使用電火花切割，若采用需研磨去除表面殘留氫，研磨厚度不低于500μm。

2.環境模擬偏差：H?S分壓需精準控制在±0.0001MPa，壓力波動會導致結果誤判；溶液pH值需定期檢測，pH<4時材料進入酸性開裂敏感區，易導致檢測結果失真。

3.應力加載誤差：應變速率需控制在1×10??/s至1×10??/s，速率偏差會使斷裂時間波動±25%；加載過程中需避免夾具與試樣摩擦過大，影響應力分布均勻性。

4.結果評定誤區：僅用10倍放大鏡觀察可能漏檢微裂紋，必要時需采用×500金相顯微鏡觀察斷面，確保裂紋檢測精準；不得提前終止試驗，否則會導致假陰性結果。

六、結語

抗腐蝕金屬材料SSC試驗—四點彎曲檢測，是保障嚴苛腐蝕環境中設備安全運行的核心技術手段，其檢測結果直接決定材料選型、工藝優化及合規性驗收。隨著石油天然氣、海洋工程等行業的快速發展，對金屬材料抗SSC性能的要求不斷提升，四點彎曲檢測憑借應力分布均勻、模擬貼合實際、檢測精準等優勢，應用范圍將持續擴大。

未來，隨著檢測技術的升級，四點彎曲檢測將向自動化、智能化方向發展，結合有限元分析（FEA）模擬實際工況應力分布，進一步提升檢測效率與精準度，為抗腐蝕金屬材料的研發與應用提供更有力的技術支撐，助力行業實現安全、高效、低碳發展。
