管線鋼抗氫致開裂(HIC)檢測方法

在石油天然氣輸送領域，管線鋼長期服役于含硫化氫（H?S）的酸性環境中，氫致開裂（HIC）是導致管線失效的主要隱患之一。HIC無需外加應力，由鋼材腐蝕吸氫后，氫原子在內部缺陷處聚集形成氫分子，產生內壓引發階梯狀裂紋，嚴重威脅管線運行安全。因此，精準開展管線鋼抗HIC性能試驗，是保障管線工程質量、防范安全事故的關鍵環節。本文結合國內GB/T8650-2015與國際NACETM0284-2016主流標準，詳細闡述管線鋼抗HIC性能試驗的核心方法、流程及注意事項，兼顧專業性與實用性，助力相關從業者規范試驗操作。

一、試驗核心原理

管線鋼抗HIC性能試驗的核心的是模擬鋼材在實際服役中的酸性腐蝕環境，通過無應力浸泡方式，讓試樣在含飽和H?S的水溶液中發生腐蝕吸氫，進而觀察裂紋的產生與擴展情況。試驗無需施加外力，重點模擬H?S腐蝕導致的氫滲透過程——鋼材表面與H?S水溶液反應生成氫原子，氫原子滲入鋼材內部，在夾雜物、偏析帶等缺陷處聚集，形成氫分子并產生內壓，當內壓超過鋼材自身強度時，便會產生氫致開裂或氫鼓泡。

試驗通過量化裂紋相關參數，評估管線鋼抗HIC性能，核心評定指標包括裂紋敏感率（CSR）、裂紋長度率（CLR）、裂紋厚度率（CTR），三者共同構成管線鋼抗HIC性能的綜合評價體系，確保試驗結果具有重現性和可比性，為管線鋼選材和質量管控提供科學依據。

二、試驗前期準備

（一）試驗標準選用

目前國內管線鋼抗HIC試驗主要遵循GB/T8650-2015《管線鋼和壓力容器鋼抗氫致開裂評定方法》，該標準明確規定了試驗環境、試樣要求、操作流程及評定方法，適用于管線鋼、壓力容器鋼及相關管件的抗HIC性能評定。國際上則普遍采用NACETM0284-2016標準，兩者試驗原理一致，核心參數要求基本相同，可根據項目需求靈活選用，其中GB/T8650-2015是國內管線工程驗收的主要依據。

（二）試劑與設備準備

1.試劑：核心試劑包括純度≥99.5%的H?S氣體（用于飽和試驗溶液）、分析純氯化鈉（NaCl）、分析純冰醋酸（CH?COOH）、高純氮?dú)猓ㄓ糜谌芤撼酰?，以及蒸餾水或去離子水；若選用人工海水體系，需按標準附錄配制人工海水試劑。所有試劑需符合分析純及以上標準，避免雜質影響試驗環境。

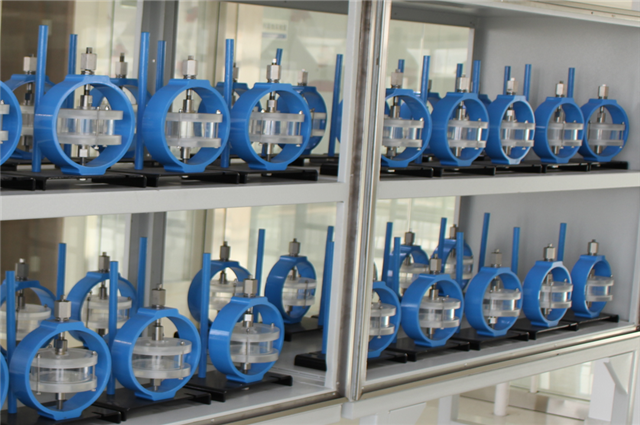

2.設備：試驗需配備密閉試驗容器（帶氣體進出口管路，用于導入N?和H?S）、氣體流量計（控制氣體流速）、pH計（測量溶液酸堿度）、溫度控制裝置（維持試驗溫度25℃±3℃），以及金相顯微鏡（用于裂紋觀察與測量）、超聲波檢測設備（輔助定位內部裂紋）等。試驗容器需保證密閉性，避免H?S泄漏，同時材質不得污染試驗溶液。

（三）試樣制備

試樣制備直接影響試驗結果的準確性，需嚴格遵循標準要求：

1.取樣要求：根據材料類型確定取樣數量和位置，鋼管需在焊縫、90°、180°位置各取1個試樣，每根鋼管共3個；鋼板在寬度中間、平行于軋制方向取樣，每批3個；法蘭在周向間隔120°取樣，每批3個。取樣需采用線切割方式，避免熱影響區和切割應力引入裂紋。

2.尺寸規格：標準試樣尺寸為長度100mm±1mm、寬度20mm±1mm，厚度與管線鋼實際厚度一致，最大不超過30mm，若厚度超過30mm需交錯取樣。試樣需保持平整，無明顯變形、劃痕及表面缺陷。

3.表面處理：試樣六個表面需進行打磨處理，最終用不低于P400粒度的砂紙打磨，去除氧化皮和油污，邊緣無毛刺、無涂層；打磨后用丙酮或酒精脫脂，干燥后備用，避免表面雜質影響腐蝕吸氫過程。

三、試驗操作流程

（一）試驗溶液配制

試驗溶液分為兩種，可根據實際服役環境選用：

1.溶液A（酸性氯化鈉體系）：按質量分?jǐn)?shù)配制，5.0%NaCl+0.5%CH?COOH+蒸餾水，初始pH值控制在2.7±0.1，適用于模擬酸性油氣輸送環境。

2.溶液B（人工海水體系）：按標準附錄配制人工海水，pH值控制在8.1-8.3，適用于模擬海洋環境中的管線服役場景。

溶液配制完成后，倒入密閉試驗容器，液面需完全覆蓋試樣，溶液量與試樣表面積比不低于3mL/cm²，避免溶液中H?S濃度過快降低。

（二）試驗環境調試

1.除氧處理：向試驗溶液中以100cm³/min/L的速度通入高純氮?dú)?，持續至少1小時，徹底排除溶液中的溶解氧，防止氧氣干擾H?S腐蝕反應和氫滲透過程。

2.H?S飽和：除氧完成后，向溶液中通入H?S氣體，前60分鐘流速控制在200cm³/min/L，之后保持恒定流速，確保溶液中H?S濃度≥2300mg/L（或≥2300ppm），同時用pH計監測溶液pH值，試驗期間pH值需控制在規定范圍（溶液A≤4.0，溶液B8.1-8.3）。

3.溫度控制：通過溫度控制裝置將試驗環境溫度穩定在25℃±3℃，常溫常壓下進行試驗，避免溫度波動影響腐蝕速率和氫滲透效率。

（三）試樣浸泡與養護

將預處理好的試樣寬面垂直放入試驗溶液中，用直徑≥6mm的玻璃棒隔開，避免試樣相互接觸或與容器壁接觸，確保試樣表面均勻接觸溶液。浸泡時間嚴格控制為96小時（4天），試驗期間持續通入H?S氣體，維持溶液中H?S飽和狀態，定期記錄溫度、pH值和H?S濃度，確保試驗條件穩定。

（四）試樣后處理與檢測

1.試樣清洗：試驗結束后，取出試樣，用清潔劑和鋼絲刷清除表面腐蝕產物，禁止使用酸洗，避免腐蝕裂紋被破壞；隨后用去離子水沖洗，乙醇脫水，干燥后備用。

2.裂紋檢測：采用金相切片法，按標準要求截取試樣檢測面，進行金相拋光處理后，用金相顯微鏡（100~500倍）觀察裂紋形態和分布；同時可結合超聲波檢測定位內部裂紋，避免遺漏內部細微裂紋。

3.參數測量與計算：測量每個裂紋的長度和厚度，結合試樣寬度（W）和厚度（T），計算三個核心評定指標：

（1）裂紋敏感率（CSR）：CSR(%)=[∑(a×b)]/(W×T)×100%，反映裂紋的整體敏感程度；

（2）裂紋長度率（CLR）：CLR(%)=(∑a)/W×100%，反映裂紋在試樣寬度方向的分布情況；

（3）裂紋厚度率（CTR）：CTR(%)=(∑b)/T×100%，反映裂紋在試樣厚度方向的擴展深度。

四、試驗結果評定與安全注意事項

（一）結果評定

根據GB/T8650-2015和NACETM0284-2016標準，管線鋼抗HIC性能合格判定標準為：CLR≤15%、CTR≤5%、CSR≤2%；若用于酸性油田集輸管線等嚴苛場景，需滿足更嚴格要求：CLR≤10%、CTR≤3%、CSR≤1%。

若任一指標超標，需取雙倍試樣進行復驗，復驗仍不合格則判定該批次管線鋼抗HIC性能不合格，需改用專用抗HIC管線鋼（如Q345R（HIC）、16MnDR（HIC）等）。同時需記錄試樣表面是否出現氫鼓泡，作為輔助評定依據。

（二）安全注意事項

1.H?S為劇毒氣體，工作場所最高容許濃度為10mg/m³，試驗必須在通風良好的通風櫥中進行，操作人員需佩戴防毒面具、防護手套等防護裝備。

2.試驗過程中需確保試驗容器密閉，防止H?S泄漏；排出的H?S氣體需用10%氫氧化鈉溶液吸收，避免污染環境和危害人員安全。

3.試驗試劑需單獨存放，遠離火源和氧化劑；操作過程中避免試劑接觸皮膚和黏膜，若發生接觸，需立即用大量清水沖洗。

4.試驗結束后，需對試驗廢液、廢試劑進行無害化處理，符合環保要求后再排放。

五、試驗關鍵影響因素

1.材料因素：管線鋼的潔凈度和顯微組織直接影響抗HIC性能，低硫（S≤0.002%）、低磷（P≤0.010%）的鋼材抗HIC性能更優；均勻的鐵素體+少量珠光體組織，優于帶狀組織等不均勻組織，可減少氫原子聚集的缺陷位點。

2.試驗環境因素：H?S濃度、溶液pH值和試驗溫度均會影響氫滲透速率，濃度越高、pH值越低、溫度越高，腐蝕吸氫速率越快，裂紋越易產生和擴展，需嚴格控制試驗環境參數穩定。

3.試樣制備因素：取樣位置、切割方式和表面處理質量會影響試驗結果，取樣需代表性，切割需避免引入應力，表面打磨需均勻，防止表面缺陷成為裂紋萌發點。

管線鋼抗HIC性能試驗是保障酸性環境下管線安全運行的核心技術手段，試驗過程需嚴格遵循相關標準，規范試樣制備、溶液配制、環境控制和檢測評定等各個環節，確保試驗結果的準確性和可靠性。通過科學開展試驗，可有效篩選出抗HIC性能合格的管線鋼，防范氫致開裂引發的管線失效事故，為石油天然氣管線工程的質量管控提供有力支撐。未來，隨著管線工程向更深、更苛刻的環境發展，抗HIC試驗方法將不斷優化，進一步提升試驗效率和評定精度，助力管線行業高質量發展。
